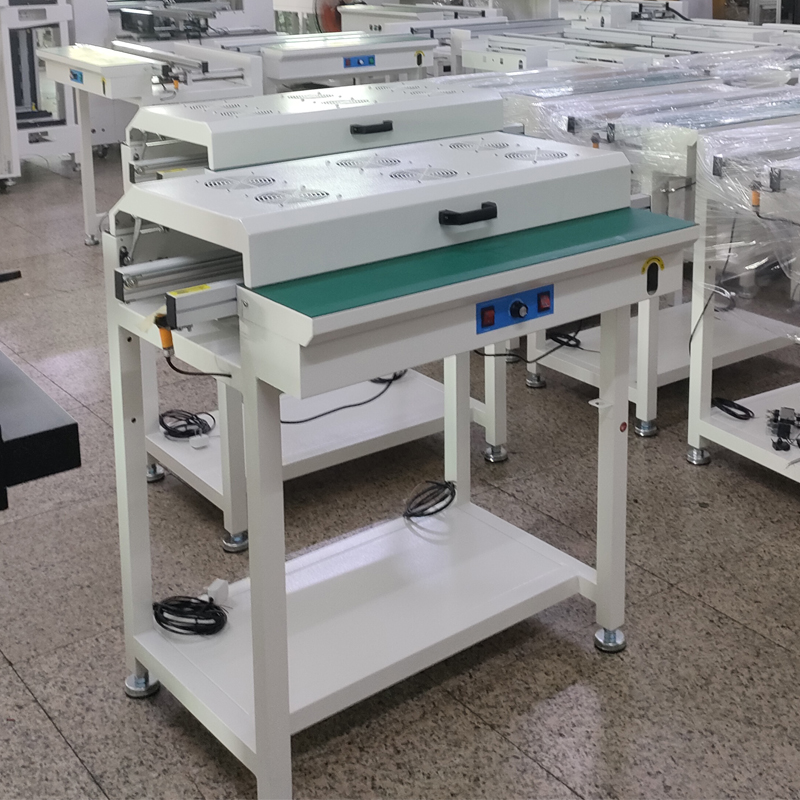

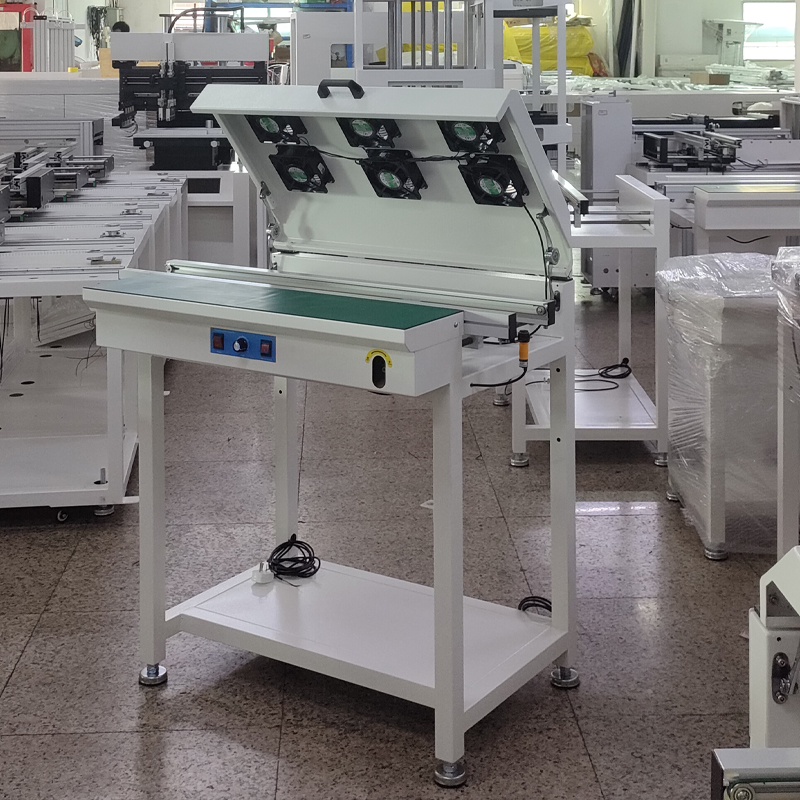

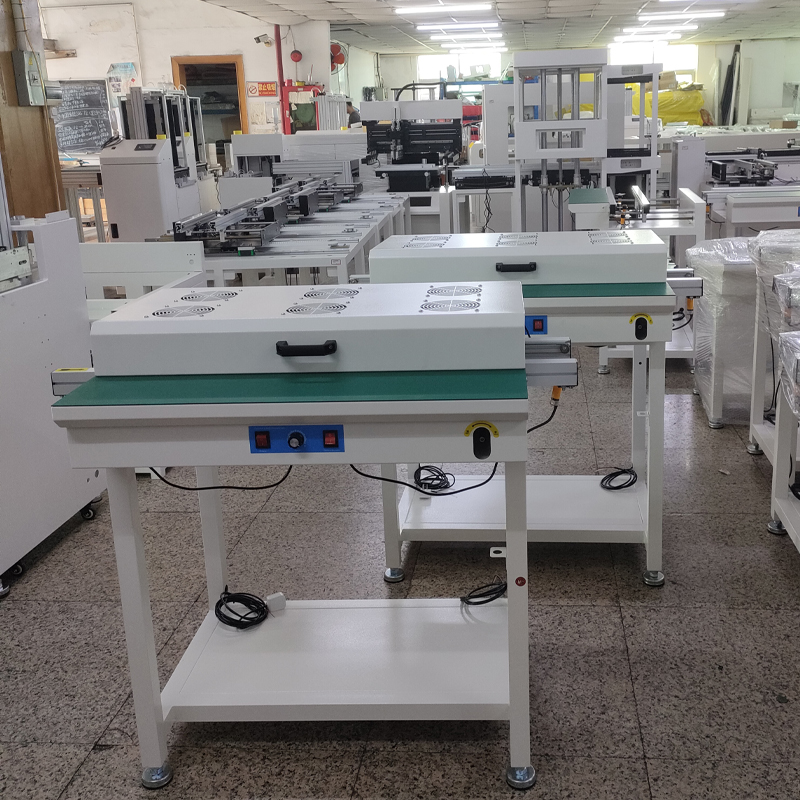

接驳台带冷风罩

制造商
型号

1、板金喷粉结构设计
2、加重设计提高稳定性能
3、符合人体工学设计理念，使操作人员手臂不易疲劳
4、高精密丝杆调节宽窄，保证运输导轨互相平行
5、根据客户要求定制机器长短
6、根据客户要求定制停板数量
7、传送速度可调节
8、采用专业耐磨防静电平皮带,
9、专用电泳铝型材导轨
10、工作台面防静电胶皮,以便更好防止静电
11、传送马达采用双步进电机
12、兼容标准SMEMA接口

smt设备Ebpay钱包接驳台带冷风罩

型号Model	500	1000		1200
外形尺寸Outline dimensions（mm）	500670900	1000700900		1200700900
台面尺寸（mm）	400*200mm	800*200mm		800*200mm
PCB板宽度PCB width	50-350mm
运输高度Transport height	900±20mm
PCB运输方向PCB transport direction	L-R(R-L方向任意调换）
PCB运输速度PCB transport velocity	0~2000mm
电源Power supply	AC220V1P 50/60Hz
耗电量Power consumption	Approx.30W
轨道长度Track length	500mm	1000mm		1200mm
控制方式Control mode	板卡
重量Weight	约35KG		约50KG
单轨Single rail	前固定边，后活动边（可选配后固定）

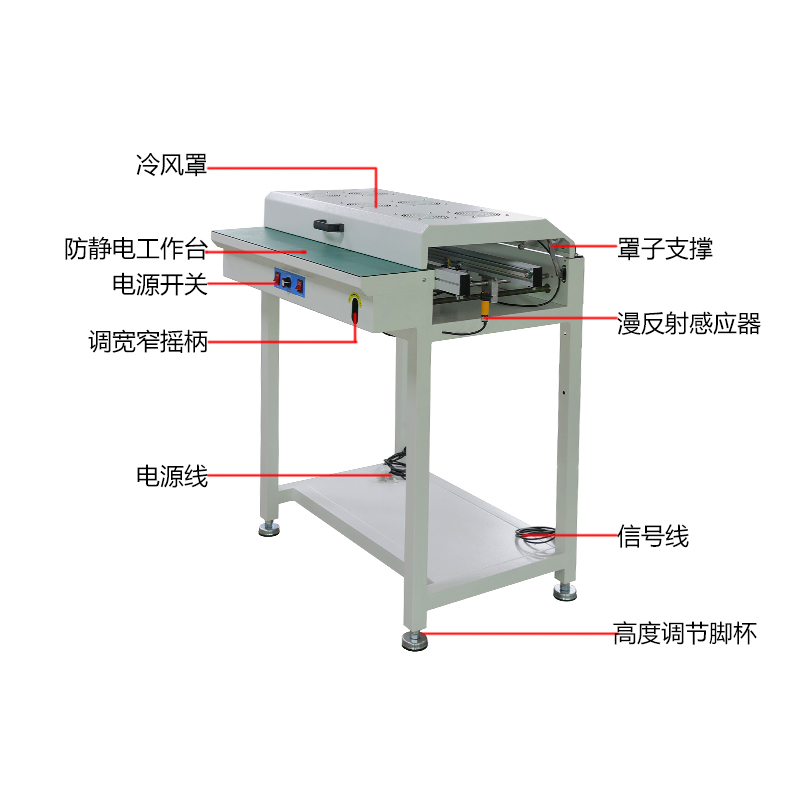

1、本机结构原理:采用轨道式+防静电小皮带运输+手摇调宽机构；
2、配标准SMEMA信号（前后各2组各由4根线组成）；
3、机架采用加厚方通制作；具有结实、稳固、耐用等特点；
4、主要用于SMT生产线、AI线、检测线、或用于其他轨道设备的机型之间；
5、底部配有加重装置，确保不易被移位，接驳处更加顺畅；
6、本机配有3个光电传感器+1个PASS按钮；
7、PCB在传输过程中，机器没板时将向上位机发出求板信号，来板后碰到进板光电自动启动皮带，到中间光电位时停止供人工检测，启动PASS按钮PCB流至出口光电等待下位机发求板信号，得到信后自动出板并延时停机，再等待上位机来板并周而复始；
8、当不需要人工检测时，本机具有直通功能（开关切换），中间光电将不受控PCB直接通过；
9、机器可选配照明、作业指导书支架；
10、可根据用户需求订制非标机型如：过板宽度、轨道长度；
